Merkezi Sistemde Sıcak Su İhtiyacı Nasıl Hesaplanır?

Merkezi ısıtma sistemlerinde sıcak su ihtiyacının doğru belirlenmesi, yalnızca kullanıcı konforu açısından değil, mekanik tesisatın ve kat istasyonlarının doğru boyutlandırılması açısından da önemlidir.

Bir konut projesinde kullanım sıcak suyu hesabı yapılırken daire sayısı, kullanıcı sayısı, kullanım alışkanlıkları, armatürlerin debileri, beklenen eşzamanlı kullanım ve suyun sisteme giriş sıcaklığı gibi birçok değişken birlikte değerlendirilir.

Bu nedenle “Daire başına kaç litre sıcak su gerekir?” sorusunun bütün projeler için geçerli tek bir cevabı yoktur.

Özellikle merkezi sistemlerde amaç, bütün bağımsız bölümlerin tüm sıcak su çıkışlarını aynı anda maksimum kapasitede kullanacağı varsayımıyla gereğinden büyük bir sistem kurmak değildir. Tasarım debisinin gerçek kullanım senaryosuna göre belirlenmesi gerekir.

CIBSE’nin güncel tasarım rehberlerinde de kullanım sıcak suyu tasarımının ayrı bir mühendislik hesabı olarak ele alındığı ve sistem tasarımında sıcak su yükü ile kullanım senaryolarının dikkate alınması gerektiği belirtilmektedir.

Merkezi Sistemde Sıcak Su İhtiyacı Neye Göre Belirlenir?

Kullanım sıcak suyu ihtiyacının belirlenmesinde temel olarak şu veriler değerlendirilir:

• Bağımsız bölüm sayısı

• Dairelerdeki tahmini kullanıcı sayısı

• Kullanım amacı

• Banyo ve mutfak gibi sıcak su kullanım noktaları

• Armatürlerin debileri

• Beklenen kullanım süreleri

• Sıcak su giriş ve çıkış sıcaklıkları

• Soğuk su sıcaklığı

• Aynı anda kullanım olasılığı

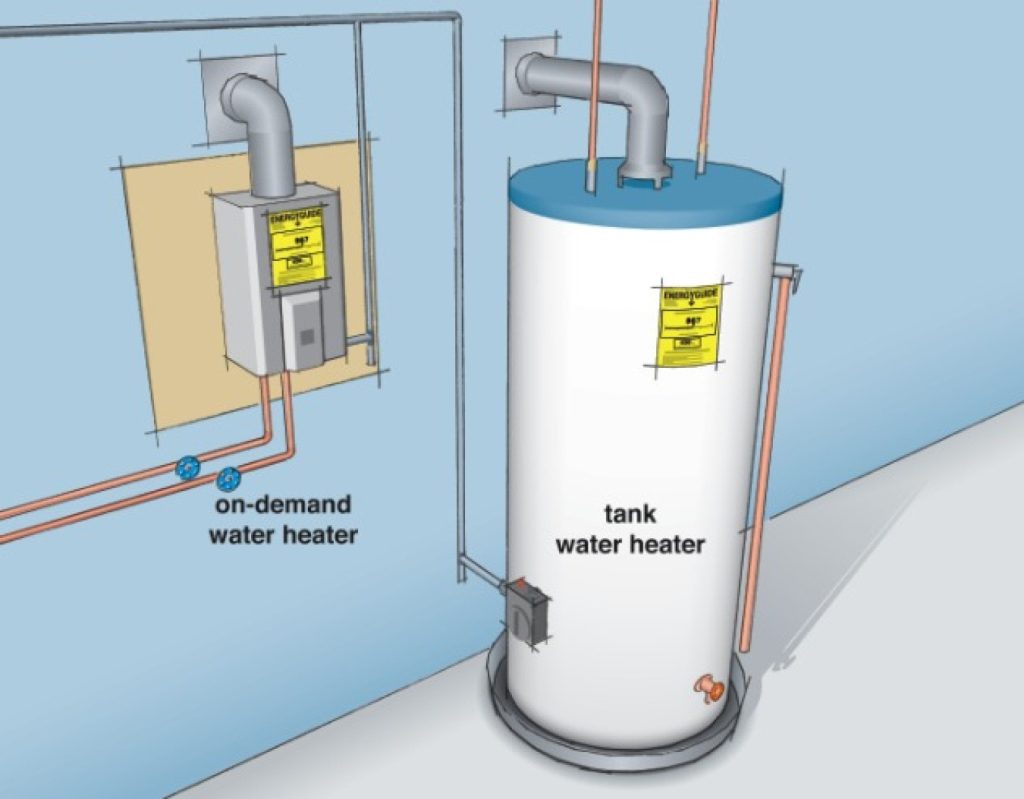

• Sistemin anlık mı, depolu mu çalıştığı

• Kat istasyonunun ve eşanjörün çalışma yapısı

Bu verilerin tamamı her projede aynı olmayacağı için hesap sonucunun da proje bazında değişmesi normaldir.

Örneğin 20 daireli bir konut ile 100 daireli bir konutun sıcak su ihtiyacı yalnızca daire sayısının beş katı olarak kabul edilmez. Kullanım eşzamanlılığı ve sistemin tasarım yöntemi de hesaba katılır.

Önce Kullanım Sıcak Suyu Debisi Belirlenir

Sıcak su hesabında temel konulardan biri debidir.

Debi, belirli bir zaman içerisinde kullanılan su miktarını ifade eder ve genellikle L/dk veya L/s birimleriyle ifade edilir.

Örneğin bir duş başlığının 10 L/dk debide çalıştığını varsayalım.

Bu duş 5 dakika boyunca kullanılırsa:

10 L/dk × 5 dk = 50 litre

su tüketilir.

Bu değer tek bir kullanımın su miktarını gösterir. Ancak merkezi sistem tasarımında yalnızca bu tüketimi bilmek yeterli değildir.

Asıl önemli soru şudur:

Aynı anda kaç kullanım noktası çalışabilir?

Eşzamanlı Kullanım Neden Önemlidir?

Çok daireli yapılarda bütün sıcak su çıkışlarının aynı anda maksimum debide çalışması beklenen bir durum değildir.

Örneğin 50 daire bulunan bir projede her dairede bir duş bulunduğunu düşünelim.

Her duşun 10 L/dk debiye sahip olduğunu varsayarsak teorik maksimum:

50 × 10 = 500 L/dk

olur.

Ancak bu değer bütün duşların aynı anda tam debide çalıştığı varsayıma dayanır.

Gerçek proje hesabında kullanım alışkanlıkları ve eşzamanlı kullanım dikkate alınır. Bu nedenle tasarım debisi, teorik maksimum debiden daha farklı olabilir.

Çoklu konutlarda eşzamanlı kullanımın doğru değerlendirilmesi, gereğinden büyük boru, eşanjör ve ısıtma kapasitesi seçilmesinin önüne geçilmesine yardımcı olur. Su talebinin boyutlandırılmasında eşzamanlı kullanım için farklı hesap yöntemlerinin kullanıldığı teknik çalışmalar da bulunmaktadır.

Sıcak Su Isı Yükü Nasıl Hesaplanır?

Sıcak su ihtiyacında yalnızca suyun debisini değil, bu suyu istenen sıcaklığa getirmek için gereken ısı yükünü de değerlendirmek gerekir.

Temel yaklaşım:

Q = ṁ × cp × ΔT

şeklindedir.

Burada:

• Q: Isı gücü

• ṁ: Kütlesel debi

• cp: Suyun özgül ısısı

• ΔT: Suyun giriş ve çıkış sıcaklıkları arasındaki farktır.

Pratik hesaplarda su için özgül ısı yaklaşık 4,18 kJ/kg·K alınabilir.

Örneğin sisteme giren suyun sıcaklığı 10 °C ve kullanım sıcak suyu hedefi 45 °C ise:

ΔT = 45 – 10 = 35 °C

olur.

Bu durumda sistemin belirli bir debideki suyu 10 °C’den 45 °C’ye çıkarmak için ihtiyaç duyduğu ısı yükü hesaplanabilir.

Buradaki değerler yalnızca hesaplama mantığını göstermek amacıyla verilmiştir. Gerçek bir proje hesabında tasarım sıcaklıkları, debiler, kullanım senaryosu ve ilgili proje kriterleri esas alınmalıdır.

Basit Bir Örnekle Sıcak Su Isı Yükü

Örneğin tasarım debisinin:

0,20 L/s

olduğunu ve suyun:

10 °C’den 45 °C’ye

ısıtılacağını varsayalım.

Sıcaklık farkı:

45 – 10 = 35 K

olur.

Su yoğunluğu yaklaşık 1 kg/L kabul edildiğinde 0,20 L/s yaklaşık 0,20 kg/s kütlesel debiye karşılık gelir.

Yaklaşık ısı gücü:

Q = 0,20 × 4,18 × 35

Q ≈ 29,3 kW

olarak bulunur.

Bu örnek, debi ile sıcaklık farkının sıcak su için gerekli ısı gücünü nasıl etkilediğini göstermek içindir.

Gerçek bir kat istasyonu veya eşanjör boyutlandırmasında yalnızca bu formülün sonucuna göre ürün seçilmez. Projenin çalışma koşulları ve ekipmanın teknik verileri ayrıca değerlendirilir.

Soğuk Su Sıcaklığı Hesabı Neden Etkiler?

Kullanım sıcak suyunun hazırlanmasında şebeke veya sisteme giren soğuk suyun sıcaklığı önemli bir parametredir.

Örneğin hedef sıcak su sıcaklığı 45 °C olsun.

Giriş suyu:

10 °C ise sıcaklık farkı:

35 K

olur.

Giriş suyu:

15 °C ise:

30 K

olur.

Aynı debide sıcaklık farkının azalması, gerekli anlık ısı gücünü de değiştirir.

Bu nedenle sıcak su hesabında yalnızca “kaç litre su kullanılacak?” sorusu değil, bu suyun hangi giriş sıcaklığından hangi kullanım sıcaklığına çıkarılacağı da değerlendirilmelidir.

Daire Sayısı Hesaba Nasıl Katılır?

Merkezi sistemlerde daire sayısı önemli bir başlangıç verisidir ancak tek başına yeterli değildir.

Örneğin;

20 daire × daire başına varsayılan sıcak su yükü

şeklinde basit bir çarpım yapmak, gerçek tasarım ihtiyacını her zaman doğru yansıtmaz.

Dairelerin;

• büyüklüğü,

• kullanıcı sayısı,

• banyo sayısı,

• kullanım alışkanlıkları,

• armatür özellikleri

gibi faktörler de değerlendirilmelidir.

Ayrıca aynı anda kullanım olasılığı nedeniyle toplam teorik debinin tamamının sürekli olarak sisteme yüklenmesi beklenmez.

Bu nedenle çok daireli yapılarda eşzamanlı kullanım tasarım hesabının önemli bir parçasıdır.

Kat İstasyonlarında Sıcak Su Hesabı Neden Önemlidir?

Kat istasyonlarında kullanım sıcak suyu ihtiyacı, sistemin doğru çalışma koşullarının belirlenmesinde önemli bir tasarım girdisidir.

VEDS’in kat istasyonu ürün gruplarında radyatörlü FX serisi, yerden ısıtmalı UFH serisi ve çift eşanjörlü DB serisi bulunmaktadır. VEDS’in kendi içeriklerinde de kullanım sıcak suyu ihtiyacı, kat istasyonu seçiminde dikkate alınması gereken teknik faktörlerden biri olarak belirtilmektedir.

Özellikle çift eşanjörlü kat istasyonlarında sıcak su tarafının ayrıca değerlendirilmesi gerekir.

Ancak burada önemli bir ayrım vardır:

“Çift eşanjörlü kat istasyonu = her projede daha yüksek sıcak su kapasitesi gerekir” şeklinde genel bir sonuç çıkarılmamalıdır.

Hangi yapının uygun olduğu; projenin sıcak su talebi, çalışma sıcaklıkları, debi ihtiyacı ve ürünün teknik kapasitesi birlikte değerlendirilerek belirlenmelidir.
