Endüstriyel tesislerde su ve enerji tüketiminin doğru ölçülmesi, yalnızca sayaç seçimiyle tamamlanan bir süreç değildir. Ölçüm noktasının doğru belirlenmesi, boru hattının hazırlanması, sayacın akış yönüne uygun bağlanması ve varsa haberleşme altyapısının doğru kurulması da ölçüm sisteminin güvenilirliği açısından önem taşır.
Özellikle üretim tesisleri, ticari yapılar ve teknik altyapısı yoğun işletmelerde sayaçlar yalnızca tüketimi göstermek için kullanılmaz. Elde edilen ölçüm verileri enerji takibi, tüketim analizi, işletme kontrolü ve uzaktan izleme gibi süreçlerin de temelini oluşturabilir.
Bu nedenle endüstriyel sayaç montajı, standart bir mekanik bağlantı işleminden ziyade ölçüm noktasının tesisat ve otomasyon sistemiyle birlikte değerlendirilmesini gerektiren teknik bir uygulamadır.
Endüstriyel Sayaç Montajına Nereden Başlanır?
Sayaç doğrudan mevcut boru hattına bağlanmadan önce ölçüm yapılacak noktanın belirlenmesi gerekir.
İlk olarak tesisat projesi ve mevcut hat incelenir. Sayacın hangi akışkanı ölçeceği, hattın çalışma koşulları, beklenen debi ve bağlantı yapısı değerlendirilir.
Bu aşamada temel olarak şu soruların cevaplanması gerekir:
-
Hangi akışkan ölçülecek?
-
Ölçüm hangi hat üzerinde yapılacak?
-
Beklenen debi aralığı nedir?
-
Akışkanın sıcaklığı ve basıncı hangi aralıktadır?
-
Sayaç için uygun bağlantı ölçüsü nedir?
-
Sayaç verileri yalnızca lokal olarak mı okunacak, yoksa otomasyon sistemine aktarılacak mı?
-
Bakım ve kontrol için sayaca erişim mümkün mü?
Bu bilgiler belirlenmeden yalnızca boru çapına bakarak sayaç seçmek doğru bir yaklaşım değildir.
Ölçüm Noktasının Doğru Belirlenmesi Neden Önemlidir?
Endüstriyel tesislerde aynı işletme içerisinde farklı tüketim noktaları bulunabilir. Üretim hattı, yardımcı tesisler, teknik hacimler veya farklı kullanım alanları ayrı ayrı ölçülebilir.
Bu nedenle sayaç yerleşimi yapılırken yalnızca “sayacı nereye bağlayalım?” sorusu değil, “hangi tüketimi ayrı olarak takip etmek istiyoruz?” sorusu da değerlendirilmelidir.
Örneğin bir tesiste ana su girişinin ölçülmesi ile belirli bir üretim hattına giden suyun ölçülmesi aynı ölçüm amacına sahip değildir.
Doğru ölçüm noktası;
-
tüketimin izlenebilir olmasını,
-
alt kırılımların oluşturulmasını,
-
farklı bölümlerin karşılaştırılmasını,
-
tüketim değişimlerinin takip edilmesini
kolaylaştırabilir.
Bu nedenle endüstriyel sayaç uygulamalarında ölçüm noktalarının projelendirme aşamasında belirlenmesi önemlidir.

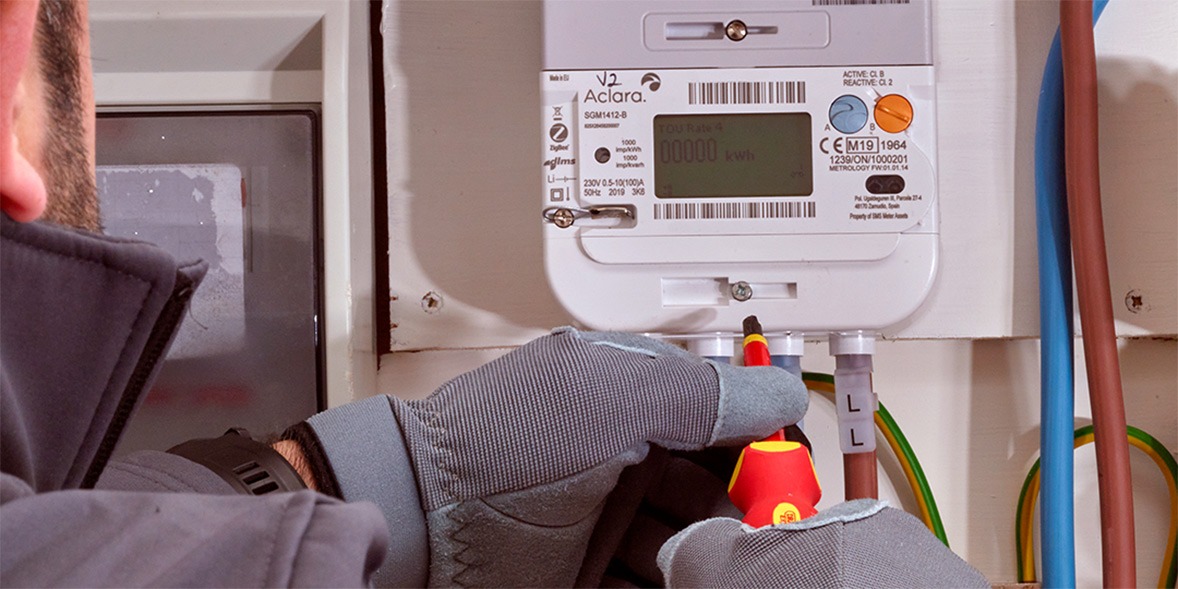

Sayaç Hatta Nasıl Bağlanır?
Sayaç mekanik bağlantısı yapılırken öncelikle üreticinin montaj talimatları ve sayaç üzerindeki akış yönü dikkate alınmalıdır.
Sayacın gövdesi üzerinde bulunan akış yönü oku, tesisattaki gerçek akış yönüyle aynı olmalıdır. Bağlantı sırasında sayaç gövdesine gereksiz mekanik yük uygulanmaması ve uygun bağlantı elemanlarının kullanılması gerekir.
VEDS’in Single JET sıcak su sayacı ürün bilgilerinde sayaçla birlikte montaj talimatı, conta ve sayaç rekorunun da bulunduğu belirtilmektedir. Ürünün Pulse ve/veya M-Bus haberleşme seçenekleri de bulunmaktadır.
Ancak bağlantı şekli bütün sayaçlar için aynı kabul edilmemelidir. Kullanılacak ürünün teknik dokümanında belirtilen bağlantı ve montaj koşulları esas alınmalıdır.
Sayaç Öncesi ve Sonrası Tesisat Neden Kontrol Edilir?
Sayaç montajında yalnızca cihazın bağlantı noktalarına bakmak yeterli değildir. Sayacın bağlanacağı hattın genel durumu da kontrol edilmelidir.
Boru içerisinde bulunan yabancı maddeler, montaj sırasında oluşabilecek kirlenmeler veya tesisattaki uygunsuzluklar ölçüm ekipmanının çalışmasını etkileyebilir.
Bu nedenle montaj öncesinde hattın durumu kontrol edilmeli ve üreticinin kurulum talimatlarında belirtilen tesisat şartları sağlanmalıdır.
Özellikle endüstriyel tesislerde boru hattının mevcut çalışma koşulları ile kullanılacak sayacın teknik gereksinimlerinin birlikte değerlendirilmesi gerekir.
Burada önemli bir ayrım vardır: Her sayaç için aynı düz boru mesafesi veya aynı bağlantı düzeni geçerli değildir. Bu değerler kullanılan ölçüm teknolojisine ve üreticinin teknik şartlarına göre belirlenmelidir.
Endüstriyel Sayaçlarda Akış Yönü Nasıl Kontrol Edilir?
Sayaç bağlantısında en temel kontrollerden biri akış yönüdür.
Sayaç üzerindeki ok, tesisattaki akış yönüyle uyuşmuyorsa ölçüm sistemi doğru şekilde çalışmayabilir. Bu nedenle montaj tamamlanmadan önce:
-
Tesisattaki gerçek akış yönü belirlenir.
-
Sayaç üzerindeki yön işareti kontrol edilir.
-
Sayaç doğru yönde hatta bağlanır.
-
Bağlantılar kontrol edilir.
-
Sistem devreye alındığında ölçüm değeri gözlemlenir.
Bu kontrol özellikle mevcut tesisatlarda önemlidir. Çünkü sahadaki borulama her zaman ilk bakışta beklenen akış yönünü göstermeyebilir.
Sayaç Bağlantısında Vana ve Filtrasyon Nasıl Değerlendirilir?
Sayaç bulunan bir hatta izolasyon ve bakım imkanlarının düşünülmesi, işletme sürekliliği açısından önemlidir.
Sayaçtan önce veya sonra kullanılacak vana, filtre ve diğer tesisat elemanlarının gerekip gerekmediği ise uygulamaya ve sayaç üreticisinin teknik gerekliliklerine göre belirlenmelidir.
Bu nedenle “her sayaçtan önce mutlaka şu ekipman bulunmalıdır” şeklinde genelleme yapmak doğru değildir.
Örneğin VEDS’in genel sayaç montajı içeriklerinde de filtre ve akış yönü gibi konuların ölçüm performansı açısından dikkate alınması gerektiği belirtilmektedir.
Endüstriyel uygulamada asıl önemli olan, ölçüm cihazının üretici talimatları ile tesisat projesinin birlikte değerlendirilmesidir.
Endüstriyel Sayaçlarda Haberleşme Bağlantısı
Günümüzde sayaçların yalnızca üzerindeki göstergeden okunması her proje için yeterli olmayabilir.
Özellikle çok sayıda ölçüm noktasının bulunduğu tesislerde sayaç verilerinin merkezi bir sisteme aktarılması, tüketim takibini kolaylaştırabilir.
VEDS’in Single JET sıcak su sayaçlarında Pulse çıkışı ve M-Bus haberleşme seçenekleri bulunmaktadır. VEDS’in M-Bus ve Pulse konulu teknik içeriğinde de bu iki haberleşme yönteminin sayaç verilerinin merkezi sistemlere aktarılmasında kullanılabildiği açıklanmaktadır.
M-Bus Bağlantısı
M-Bus, sayaç verilerinin merkezi bir sistem üzerinden okunmasını sağlayan bir haberleşme altyapısıdır.
Birden fazla sayacın bulunduğu projelerde sayaçlardan alınan verilerin merkezi olarak toplanmasına imkan sağlayabilir.
Bu nedenle endüstriyel bir projede M-Bus kullanılacaksa yalnızca sayacın M-Bus desteklemesi yeterli değildir. Haberleşme altyapısının, veri toplama sisteminin ve sayaçların birlikte projelendirilmesi gerekir.
Pulse Bağlantısı
Pulse çıkışlı sayaçlarda tüketim belirli darbe sinyalleri üzerinden dış sisteme aktarılabilir.
Bu yöntem de sayaç verilerinin farklı otomasyon veya veri toplama sistemlerinde kullanılmasına imkan sağlayabilir.
Ancak bağlantının nasıl yapılacağı ve hangi ekipmanların kullanılacağı kullanılan sayaç ile veri toplama altyapısının teknik özelliklerine göre belirlenmelidir.
VEDS Sayaçlarında Montaj ve Haberleşme Nasıl Ele Alınır?
VEDS’in sayaç ürünleri içerisinde Single JET sıcak su sayaçları ve soğuk su sayaçları yer almaktadır. Single JET sıcak su sayacı ürün sayfasında sayaç için Pulse ve/veya M-Bus haberleşme seçenekleri belirtilmektedir.
Bu özellik, sayaçların yalnızca lokal tüketim göstergesi olarak değil, uygun altyapı oluşturulduğunda uzaktan veri toplama sistemlerinin bir parçası olarak da değerlendirilebilmesini sağlar.
VEDS’in mevcut içeriklerinde de sayaçlar, kalorimetreler ve uzaktan sayaç okuma altyapıları birlikte ele alınmaktadır.
Burada yine proje bazlı değerlendirme önemlidir. Kullanılacak sayaç modeli, ölçüm noktası, haberleşme yöntemi ve veri toplama altyapısı birbirinden bağımsız seçilmemelidir.
Endüstriyel Sayaç Montajı Sonrasında Hangi Kontroller Yapılır?
Mekanik bağlantı tamamlandıktan sonra sistem doğrudan işletmeye bırakılmamalıdır.
Devreye alma öncesinde bağlantıların ve sayaç yönünün kontrol edilmesi, sistemin çalışma koşullarında gözlemlenmesi gerekir.
Temel kontrol adımları şunlardır:
-
Mekanik bağlantılar kontrol edilir.
-
Sayaç akış yönü doğrulanır.
-
Bağlantı noktalarında kaçak kontrolü yapılır.
-
Sayaç göstergesi kontrol edilir.
-
Ölçüm değerlerinin akışla uyumlu olduğu gözlemlenir.
-
Varsa Pulse veya M-Bus bağlantısı test edilir.
-
Veri toplama sistemine ulaşan bilgiler kontrol edilir.
Özellikle haberleşmeli sayaçlarda yalnızca sayaç ekranının çalışması yeterli değildir. Sayaçtan alınan verinin merkezi sisteme doğru şekilde ulaşıp ulaşmadığı da kontrol edilmelidir.
Endüstriyel Sayaç Montajında Sık Yapılan Hatalar
Endüstriyel ölçüm sistemlerinde yapılan hatalar çoğu zaman sayaç cihazından değil, uygulama sürecinden kaynaklanabilir.
Sık karşılaşılabilecek hatalar arasında:
-
Sayacın akış yönünün ters bağlanması,
-
Uygun olmayan bağlantı elemanlarının kullanılması,
-
Montaj talimatlarının dikkate alınmaması,
-
Hattın montaj öncesinde yeterince kontrol edilmemesi,
-
Sayaca bakım için erişim alanı bırakılmaması,
-
Haberleşme bağlantısının test edilmemesi,
-
Sayaç seçiminin yalnızca boru çapına göre yapılması
sayılabilir.
Özellikle son madde önemlidir. Bir sayacın boruya fiziksel olarak bağlanabilmesi, o sayacın ilgili uygulama için doğru ölçüm cihazı olduğu anlamına gelmez.
Endüstriyel Sayaç Seçimi ile Montajı Birlikte Planlanmalı
Sayaç seçimi ve montajı birbirinden tamamen ayrı iki işlem olarak değerlendirilmemelidir.
Sayaç seçiminde ölçüm yapılacak akışkanın özellikleri, beklenen debi, çalışma sıcaklığı, basınç, bağlantı yapısı ve istenen haberleşme altyapısı birlikte değerlendirilmelidir.
Montaj aşamasında ise seçilen ürünün teknik dokümanındaki koşulların sahada karşılanması gerekir.
Bu yaklaşım, özellikle çok sayıda ölçüm noktasının bulunduğu endüstriyel tesislerde daha önemlidir. Çünkü tek bir sayaçta yapılan yanlış uygulama yalnızca o ölçüm noktasını etkilerken, merkezi veri toplama altyapısındaki bir bağlantı hatası birden fazla ölçüm noktasının izlenmesini etkileyebilir.
Endüstriyel Sayaç Montajında Kısa Kontrol Listesi
Bir endüstriyel sayaç devreye alınmadan önce aşağıdaki başlıklar kontrol edilebilir:
| Kontrol | Dikkat Edilecek Nokta |
|---|---|
| Ölçüm noktası | Ölçülmek istenen tüketim doğru belirlenmiş mi? |
| Sayaç seçimi | Debi ve çalışma koşulları ürüne uygun mu? |
| Akış yönü | Sayaç üzerindeki yön oku tesisatla uyumlu mu? |
| Mekanik bağlantı | Üretici talimatlarına uygun mu? |
| Tesisat | Hat ve bağlantılar montaja uygun mu? |
| Erişim | Bakım ve kontrol için yeterli alan var mı? |
| Haberleşme | Pulse/M-Bus bağlantısı projeye uygun mu? |
| Devreye alma | Ölçüm ve veri aktarımı test edildi mi? |
Bu kontrol listesi genel bir uygulama çerçevesidir. Projedeki kesin montaj şartları için kullanılan sayaç modelinin üretici teknik dokümanı esas alınmalıdır.
Sık Sorulan Sorular
Endüstriyel sayaç montajı nasıl yapılır?
Öncelikle ölçüm noktası ve tesisat şartları belirlenir. Ardından uygun sayaç seçilir, üretici montaj talimatlarına göre mekanik bağlantı yapılır ve varsa haberleşme bağlantıları gerçekleştirilir. Son olarak sistem test edilerek devreye alınır.
Sayaç bağlantısında akış yönü neden önemlidir?
Sayaçların ölçüm prensibi belirli bir akış yönüne göre çalışır. Bu nedenle cihaz üzerindeki akış yönü işaretinin tesisattaki gerçek akışla uyumlu olması gerekir.
Endüstriyel sayaçlarda M-Bus kullanılabilir mi?
Kullanılan sayaç modelinin M-Bus desteği bulunuyorsa uygun bir veri toplama altyapısıyla M-Bus haberleşmesi kurulabilir. VEDS’in Single JET sıcak su sayaçlarında M-Bus seçeneği bulunmaktadır.
Pulse çıkışlı sayaç ne işe yarar?
Pulse çıkışı, sayaçtan alınan tüketim bilgilerinin darbe sinyalleri üzerinden harici bir sisteme aktarılmasına imkan verir. Kullanılacak veri toplama sistemiyle uyumluluk ayrıca değerlendirilmelidir.
Her endüstriyel sayaç aynı şekilde monte edilir mi?
Hayır. Sayaç tipi, ölçüm teknolojisi, bağlantı şekli ve tesisat koşulları değişebileceğinden montaj şartları da değişebilir. Üreticinin ilgili model için hazırladığı teknik doküman esas alınmalıdır.
Sayaç montajında filtre her zaman gerekli midir?
Filtrasyon ihtiyacı tesisat ve kullanılan sayaç modeline göre değerlendirilmelidir. Üreticinin montaj talimatlarında belirtilen şartlar ve projenin tesisat özellikleri birlikte incelenmelidir.
Haberleşmeli sayaçlarda yalnızca mekanik montaj yeterli midir?
Hayır. Sayaçta M-Bus veya Pulse gibi bir haberleşme seçeneği kullanılıyorsa mekanik bağlantının yanında haberleşme altyapısının da kurulması ve veri aktarımının test edilmesi gerekir.
Sonuç
Endüstriyel sayaçlarda doğru montaj ve bağlantı, yalnızca sayacın boru hattına bağlanmasından ibaret değildir. Ölçüm noktasının doğru belirlenmesi, uygun sayaç seçimi, akış yönünün kontrolü, tesisat koşullarının değerlendirilmesi ve varsa haberleşme altyapısının doğru kurulması birlikte ele alınmalıdır.
VEDS’in sayaç çözümlerinde yer alan Single JET sıcak su sayaçları, Pulse ve M-Bus gibi haberleşme seçenekleriyle ölçüm altyapılarında değerlendirilebilir.
Endüstriyel bir projede en doğru yaklaşım ise tek bir montaj şablonunu her tesise uygulamak yerine, kullanılacak sayaç modelinin teknik özellikleri ile tesisat ve otomasyon projesini birlikte değerlendirmektir.
