Merkezi ısıtma sistemlerinde ısı merkezinde üretilen enerjinin daire içerisinde kullanılabilir ısıya dönüşmesi, yalnızca sıcak suyun borulardan geçirilmesiyle gerçekleşmez. Kat istasyonu içerisinde akışkanların yönlendirilmesi, ısı eşanjörü üzerinden enerji aktarımı, sıcaklık kontrolü ve ölçüm gibi birkaç farklı işlem birlikte çalışır.
Kat istasyonunda gerçekleşen ısı transferinin temel noktası ise ısı merkezinden gelen sıcak akışkan ile daire devrelerinin birbirinden ayrılması ve enerjinin eşanjör üzerinden aktarılmasıdır. VEDS kat istasyonlarında kullanım sıcak suyu ve ısıtma devreleri birbirinden bağımsız olarak çalışacak şekilde tasarlanmıştır.
Kat İstasyonunda Isı Transferi Nerede Başlar?
Isı transferi, merkezi sistemden gelen sıcak akışkanın kat istasyonuna ulaşmasıyla başlar.
Bu akışkan, doğrudan dairedeki kullanım suyuyla karıştırılmak yerine kat istasyonu içerisindeki ilgili devrelere yönlendirilir. Böylece merkezi sistem ile daire içerisindeki kullanım devreleri arasında kontrollü bir enerji aktarımı sağlanır.
VEDS FX serisi kat istasyonları, ısı merkezinden gelen sıcak akışkan ile kullanım suyu ve mahal ısıtmasını kontrol etmek üzere tasarlanmıştır.
Bu noktada önemli olan, ısıyı taşıyan akışkan ile ısıyı kullanacak devrenin aynı akışkan olmak zorunda olmamasıdır. Enerji, eşanjör üzerinden bir devreden diğerine aktarılır.
Isı Eşanjörü Isı Transferinde Nasıl Bir Rol Oynar?
Kat istasyonundaki temel ısı transfer elemanlarından biri plakalı eşanjördür.
Eşanjörün temel görevi, iki farklı akışkan arasında doğrudan karışma olmadan ısı enerjisinin aktarılmasını sağlamaktır.
Basitleştirilmiş şekilde süreç şöyle düşünülebilir:
Merkezi sistem → sıcak akışkan → eşanjör → daire devresi → ısıtma veya kullanım sıcak suyu
Merkezi sistemden gelen sıcak akışkan eşanjörün bir tarafında ilerlerken, ısıtılacak diğer akışkan karşı taraftan geçer. İki akışkan birbirine karışmadan, aradaki eşanjör yüzeyi üzerinden enerji aktarımı gerçekleşir.
VEDS’in ürün teknik bilgilerinde FX ve UFH serilerinde plakalı eşanjörün kullanıldığı ve ısıtma ile kullanım sıcak suyu devrelerinin bağımsız olduğu belirtilmektedir.
Kullanım Sıcak Suyu Nasıl Isıtılır?
Kat istasyonunun kullanım sıcak suyu tarafında amaç, merkezi sistemden gelen enerjiyi dairede kullanılacak temiz suya aktarmaktır.
Örneğin bir kullanıcı sıcak su musluğunu açtığında sistemdeki talep değişir. Merkezi sistemden gelen sıcak akışkan, eşanjör üzerinden kullanım suyuna gerekli ısı enerjisini aktarır.
Burada dikkat edilmesi gereken nokta, sıcak suyun merkezi sistemde depolanarak daireye gönderilmesinden ziyade, VEDS kat istasyonlarında eşanjör üzerinden anlık ısı transferiyle hazırlanabilmesidir. VEDS teknik dokümanlarında kat istasyonlarının kullanım sıcak suyunu eşanjör üzerinden anlık olarak üretmesine yönelik yapı açıklanmaktadır.
Bu nedenle kullanım sıcak suyu tarafındaki performans;
-
Gelen akışkanın sıcaklığına,
-
Su debisine,
-
Isı transfer kapasitesine,
-
Kullanım talebine,
-
Sistem basıncı ve tesisat koşullarına
bağlı olarak değişebilir.
Mahal Isıtmasında Isı Transferi Nasıl Gerçekleşir?
Kat istasyonunun diğer temel görevi dairenin ısıtma ihtiyacını karşılamaktır.
Radyatörlü bir sistemde merkezi sistemden gelen sıcak akışkanın enerjisi, kat istasyonu üzerinden dairenin ısıtma devresine aktarılır. Ardından ısıtma devresindeki su radyatörlere gönderilir.
Bu süreç kabaca;
Isı merkezi → kat istasyonu → ısıtma devresi → radyatör → mahal
şeklinde ilerler.
VEDS FX serisi, radyatörlü uygulamalara yönelik geliştirilmiş kat istasyonları arasında yer alır ve mahal ısıtmasının kontrolünde termostatik radyatör vanaları (TRV) kullanılır.
Dolayısıyla kat istasyonundaki ısı transferi yalnızca enerjinin bir noktadan diğerine aktarılması değildir. Aynı zamanda bu enerjinin ihtiyaç duyulan ısıtma devresine kontrollü biçimde aktarılmasıdır.

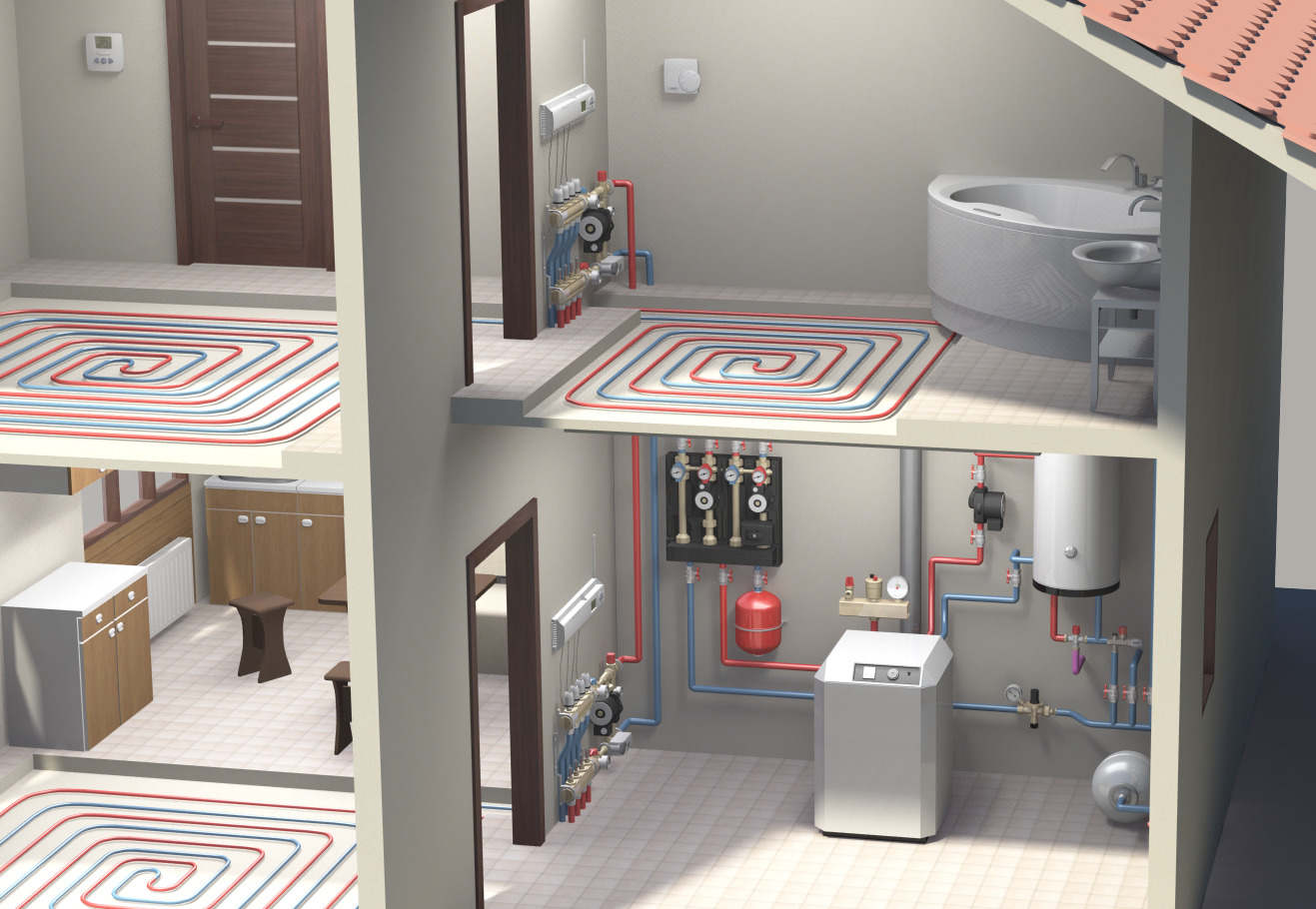

Yerden Isıtmalı Sistemlerde Isı Transferi Nasıl Farklılaşır?
Yerden ısıtma sistemlerinde ısı transferinin yönetimi radyatörlü sistemlerden farklıdır.
Çünkü yerden ısıtma devresinin çalışma koşulları, radyatörlü sistemlerle aynı değildir. Bu nedenle kat istasyonunun da buna uygun şekilde tasarlanması gerekir.

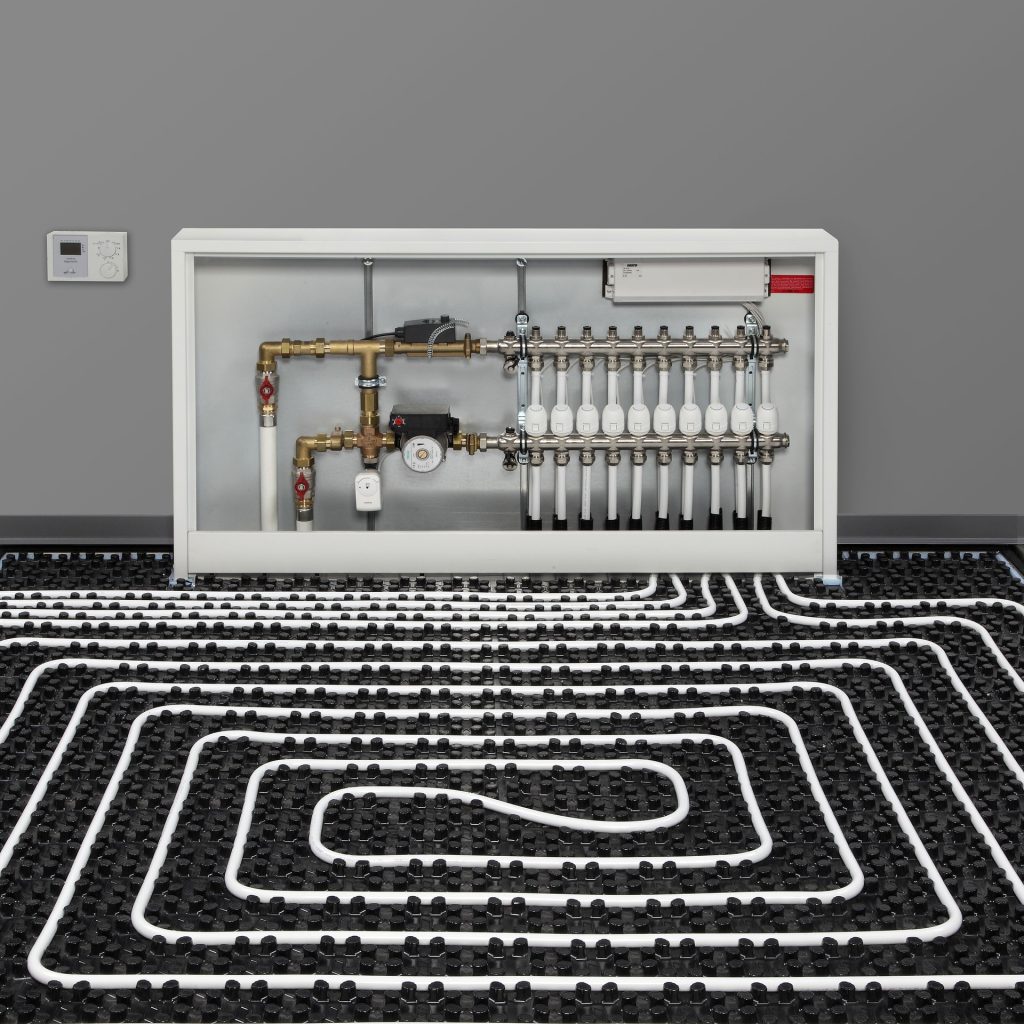

VEDS UFH serisi, yerden ısıtma uygulamalarına yönelik kat istasyonlarından oluşur. UFH-V1 teknik bilgilerinde plakalı eşanjörün yanı sıra sirkülasyon pompası, termostatik kontrol vanası, zone vanası ve yerden ısıtma kiti gibi komponentler listelenmektedir.
Buradaki amaç, merkezi sistemden gelen enerjinin yerden ısıtma devresinin ihtiyaçlarına uygun şekilde yönetilmesidir.
Bu nedenle:
Merkezi sistem → eşanjör → kontrol komponentleri → yerden ısıtma devresi → zemin
şeklinde bir ısı transfer zinciri oluşur.
Isı Transferinde Sıcaklık Kontrolünün Önemi
Isı transferinin gerçekleşmesi tek başına yeterli değildir. Aktarılan enerjinin sistemin ihtiyacına uygun şekilde kontrol edilmesi gerekir.
Kat istasyonunda kullanılan kontrol elemanları, sistemin çalışma koşullarına göre akışın ve sıcaklığın yönetilmesine yardımcı olur.
VEDS ürün dokümanlarında kat istasyonu komponentleri arasında eşanjör, TED grubu, kalorimetre, termostatik kontrol vanası, kontrol vanası ve sıvı hissedici sensör gibi elemanlar listelenmektedir.
Ancak bütün komponentlerin her VEDS modelinde aynı şekilde bulunmadığı unutulmamalıdır. Örneğin UFH teknik dokümanında sirkülasyon pompası ve yerden ısıtma kitinin de komponentler arasında gösterilmesi, bu parçaların özellikle yerden ısıtma uygulamasındaki rolünü ortaya koymaktadır.
Bu nedenle kat istasyonunun ısı transfer mekanizması değerlendirilirken model ve uygulama tipi birlikte ele alınmalıdır.
Isı Transferi Sırasında Enerji Nasıl Ölçülür?
Kat istasyonunda gerçekleşen enerji aktarımının izlenebilmesi için kalorimetre önemli bir komponenttir.
Kalorimetre, ısıtma devresindeki tüketimin ölçülmesine yardımcı olur. Bu sayede yalnızca sistemin ısı üretmesi değil, kullanılan enerjinin ölçülebilir hale gelmesi de sağlanır.
VEDS kat istasyonları, kullanım sıcak suyu ve ısıtma ihtiyaçlarının ölçülebilir, izlenebilir ve kontrollü şekilde karşılanmasına yönelik olarak tasarlanmıştır.
Bu nokta özellikle merkezi sistem kullanılan yapılarda önemlidir. Çünkü ısı transferinin teknik olarak doğru gerçekleşmesi kadar, tüketimin doğru şekilde ölçülmesi de enerji yönetiminin bir parçasıdır.
Kat İstasyonunda Isı Transfer Süreci Adım Adım
Kat istasyonundaki süreci genel olarak şu şekilde özetleyebiliriz:
1. Merkezi sistemden sıcak akışkan gelir
Isı merkezinde ısıtılmış olan akışkan kat istasyonuna ulaşır.
2. Akışkan ilgili devreye yönlendirilir
Kat istasyonu içerisindeki kontrol elemanları, sistemin ihtiyacına göre akışın ilgili bölüme yönlendirilmesini sağlar.
3. Eşanjörde enerji aktarılır
Merkezi sistemden gelen sıcak akışkanın taşıdığı enerji, eşanjör üzerinden diğer devreye aktarılır.
4. Kullanım veya ısıtma ihtiyacı karşılanır
Aktarılan enerji;
-
kullanım sıcak suyu,
-
radyatörlü ısıtma,
-
yerden ısıtma
gibi uygulamalarda kullanılır.
5. Sıcaklık ve akış kontrol edilir
Sistemde bulunan uygun kontrol komponentleri, çalışma koşullarının yönetilmesine yardımcı olur.
6. Enerji tüketimi ölçülür
Kalorimetre gibi ölçüm ekipmanları üzerinden enerji kullanımının takip edilmesi mümkün olur.
Bu adımların tamamı birlikte çalıştığında kat istasyonu, merkezi sistem ile bağımsız bölüm arasındaki ısı transferinin kontrol edildiği kompakt bir ünite haline gelir.
FX, UFH ve DB Serilerinde Isı Transferi Aynı mıdır?
Temel enerji aktarım prensibi benzer olsa da uygulama yapısı aynı değildir.
FX serisi, radyatörlü uygulamalarda kullanım sıcak suyu ve mahal ısıtmasının kontrol edilmesine yönelik çözümler sunar.
UFH serisi, yerden ısıtma sistemlerinin ihtiyaçlarına göre yapılandırılmıştır. Bu nedenle komponent yapısında yerden ısıtma uygulamasına yönelik ek elemanlar bulunabilir.
DB serisi ise çift eşanjörlü kat istasyonu çözümlerini kapsar. VEDS ürün gamında DB-V1 BRASS, DB-V1 HPEP ve DB-V2 HPEP gibi modeller yer almaktadır.
Dolayısıyla “kat istasyonunda ısı transferi nasıl gerçekleşir?” sorusunun cevabı, yalnızca eşanjörü açıklamakla tamamlanmaz. Isıtma tipi, kullanım sıcak suyu ihtiyacı ve kullanılan kat istasyonu modeli de sürecin nasıl yönetildiğini belirler.
Isı Transfer Performansını Hangi Faktörler Etkiler?
Kat istasyonunda ısı transferinin beklenen şekilde gerçekleşmesi için sistemin farklı bileşenlerinin birlikte değerlendirilmesi gerekir.
Özellikle;
-
Merkezi sistemden gelen akışkanın sıcaklığı,
-
Debi,
-
Isı yükü,
-
Kullanım sıcak suyu talebi,
-
Isıtma sisteminin tipi,
-
Eşanjörün çalışma koşulları,
-
Tesisat ve bağlantı yapısı,
-
Kontrol elemanlarının çalışma durumu
ısı transfer sürecini etkileyebilir.
Bu nedenle yalnızca kat istasyonunun kapasitesine bakarak sistem performansı hakkında değerlendirme yapmak doğru değildir. Mekanik tesisat projesi ve uygulama koşulları birlikte incelenmelidir.
Sık Sorulan Sorular
Kat istasyonunda ısı transferi nerede gerçekleşir?
Temel ısı transferi plakalı eşanjör üzerinden gerçekleşir. Merkezi sistemden gelen sıcak akışkanın taşıdığı enerji, eşanjör aracılığıyla ilgili daire devresine aktarılır.
Kat istasyonunda sıcak su ile merkezi sistem suyu karışır mı?
VEDS’in FX ve UFH ürün bilgilerinde ısıtma ve kullanım sıcak suyu devrelerinin birbirinden bağımsız olduğu belirtilmektedir. Isı aktarımı eşanjör üzerinden gerçekleştirilir.
Radyatörlü ve yerden ısıtmalı sistemlerde ısı transferi aynı mıdır?
Temel prensip ısının merkezi sistemden ilgili daire devresine aktarılmasıdır. Ancak yerden ısıtma sistemlerinin çalışma koşulları farklı olduğu için UFH tipi kat istasyonlarında buna uygun komponentler kullanılabilir.
Kat istasyonunda kalorimetrenin görevi nedir?
Kalorimetre, ısıtma sisteminde kullanılan enerjinin ölçülmesine yardımcı olur. Böylece tüketimin izlenmesi ve enerji kullanımının takip edilmesi mümkün hale gelir.
Eşanjörün ısı transferindeki görevi nedir?
Eşanjör, iki farklı akışkan arasında doğrudan karışma olmadan enerji aktarılmasını sağlar. Kat istasyonunda merkezi sistemden gelen enerjinin kullanım veya ısıtma devresine aktarılmasında temel elemanlardan biridir.
Her kat istasyonunda aynı ısı transfer yöntemi kullanılır mı?
Temel eşanjörlü ısı transfer prensibi benzer olsa da FX, UFH ve DB gibi farklı serilerde komponent yapısı ve uygulama amacı değişebilir. Bu nedenle model bazında teknik doküman incelenmelidir.
Sonuç
Kat istasyonunda ısı transferi, merkezi sistemden gelen sıcak akışkanın enerjisinin eşanjör ve ilgili kontrol elemanları üzerinden dairenin kullanımına aktarılmasıyla gerçekleşir.
Bu süreçte eşanjör enerji aktarımını gerçekleştirirken, kontrol komponentleri sistemin çalışma koşullarının yönetilmesine; kalorimetre ise enerji kullanımının ölçülmesine katkı sağlar.
Radyatörlü, yerden ısıtmalı ve çift eşanjörlü uygulamalarda temel prensip aynı olsa da kullanılan komponentler ve sistemin çalışma şekli projeye göre farklılaşabilir.
Bu nedenle kat istasyonunun performansını değerlendirirken yalnızca tek bir komponenti değil, ısı merkezi, kat istasyonu, eşanjör, kontrol elemanları, ölçüm ekipmanları ve daire içi ısıtma devresinin birlikte nasıl çalıştığını değerlendirmek gerekir.
